CXV/DSTA 2C 90oC TCVN 5935

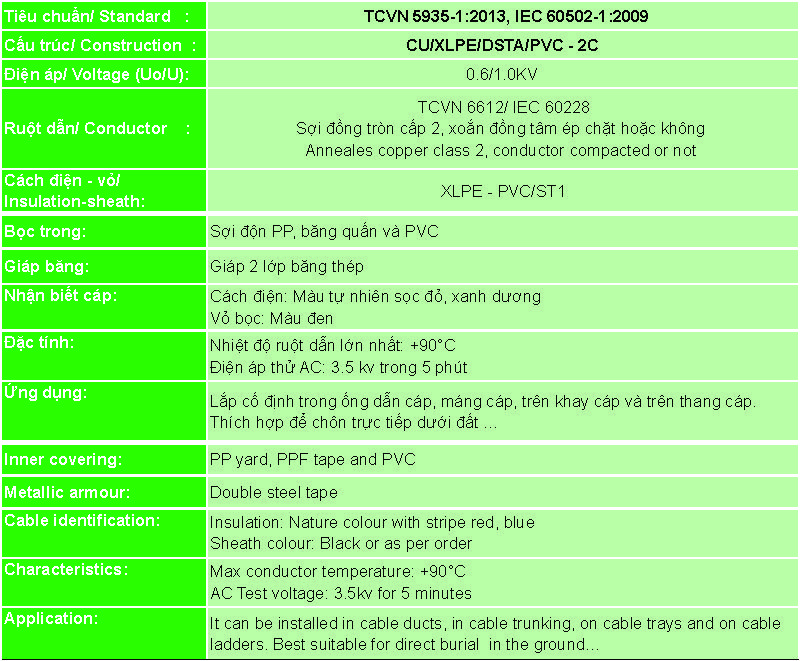

Tiêu chuẩn/ Standard :	TCVN 5935-1:2013, IEC 60502-1:2009

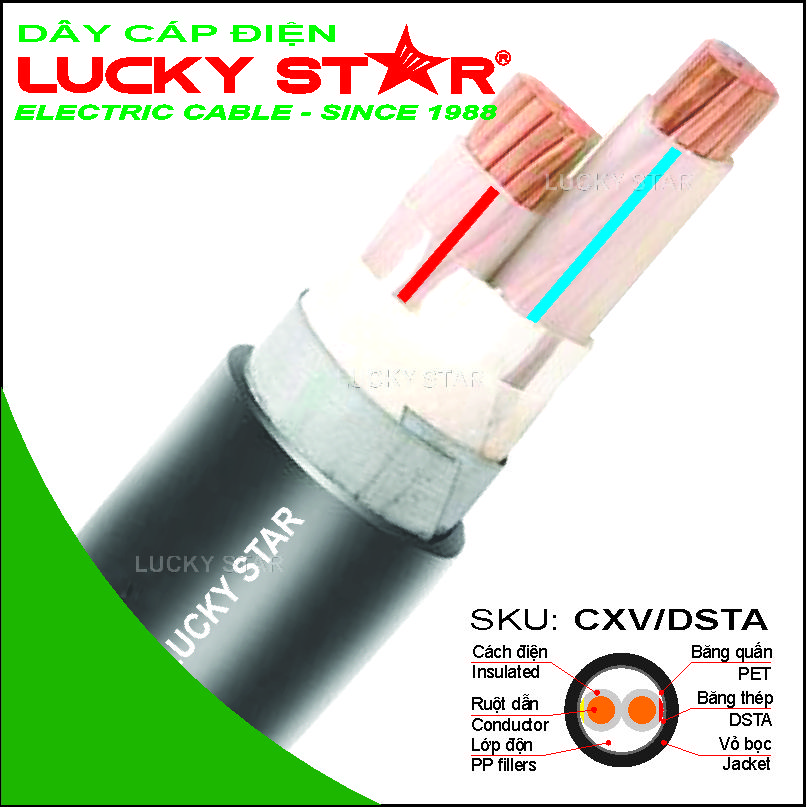

Cấu trúc/ Construction :	CU/XLPE/DSTA/PVC - 2C
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi đồng tròn cấp 2, xoắn đồng tâm ép chặt hoặc không Anneales copper class 2, conductor compacted or not
Cách điện - vỏ/ Insulation-sheath:	XLPE - PVC/ST1
Bọc trong:	Sợi độn PP, băng quấn và PVC
Giáp băng:	Giáp 2 lớp băng thép
Nhận biết cáp:	Cách điện: Màu tự nhiên sọc đỏ, xanh dương Vỏ bọc: Màu đen
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất: +90°C Điện áp thử AC: 3.5 kv trong 5 phút
Ứng dụng:	Lắp cố định trong ống dẫn cáp, máng cáp, trên khay cáp và trên thang cáp. Thích hợp để chôn trực tiếp dưới đất …
Inner covering:	PP yard, PPF tape and PVC
Metallic armour:	Double steel tape
Cable identification:	Insulation: Nature colour with stripe red, blue Sheath colour: Black or as per order
Characteristics:	Max conductor temperature: +90°C AC Test voltage: 3.5kv for 5 minutes
Application:	It can be installed in cable ducts, in cable trunking, on cable trays and on cable ladders. Best suitable for direct burial in the ground…

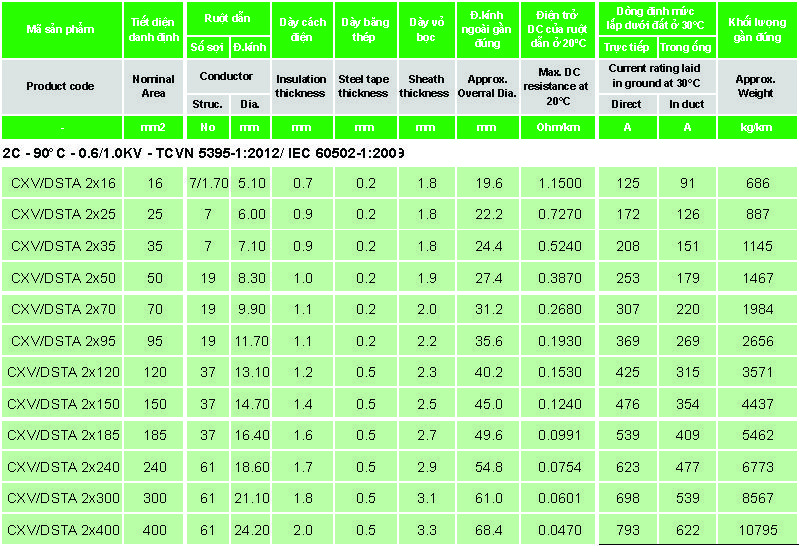

Mã sản phẩm	Tiết diện danh định	Ruột dẫn		Dày cách điện	Dày băng thép	Dày vỏ bọc	Đ.kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức lắp dưới đất ở 30°C		Khối lượng gần đúng
Mã sản phẩm	Tiết diện danh định	Số sợi	Đ.kính	Dày cách điện	Dày băng thép	Dày vỏ bọc	Đ.kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Trực tiếp	Trong ống	Khối lượng gần đúng
Product code	Nominal Area	Conductor		Insulation thickness	Steel tape thickness	Sheath thickness	Approx. Overral Dia.	Max. DC resistance at 20°C	Current rating laid in ground at 30°C		Approx. Weight
Product code	Nominal Area	Struc.	Dia.	Insulation thickness	Steel tape thickness	Sheath thickness	Approx. Overral Dia.	Max. DC resistance at 20°C	Direct	In duct	Approx. Weight
-	mm2	No	mm	mm	mm	mm	mm	Ohm/km	A	A	kg/km
2C - 90°C - 0.6/1.0KV - TCVN 5395-1:2012/ IEC 60502-1:2009
CXV/DSTA 2x16	16	7/1.70	5.10	0.7	0.2	1.8	19.6	1.1500	125	91	686
CXV/DSTA 2x25	25	7	6.00	0.9	0.2	1.8	22.2	0.7270	172	126	887
CXV/DSTA 2x35	35	7	7.10	0.9	0.2	1.8	24.4	0.5240	208	151	1145
CXV/DSTA 2x50	50	19	8.30	1.0	0.2	1.9	27.4	0.3870	253	179	1467
CXV/DSTA 2x70	70	19	9.90	1.1	0.2	2.0	31.2	0.2680	307	220	1984
CXV/DSTA 2x95	95	19	11.70	1.1	0.2	2.2	35.6	0.1930	369	269	2656
CXV/DSTA 2x120	120	37	13.10	1.2	0.5	2.3	40.2	0.1530	425	315	3571
CXV/DSTA 2x150	150	37	14.70	1.4	0.5	2.5	45.0	0.1240	476	354	4437
CXV/DSTA 2x185	185	37	16.40	1.6	0.5	2.7	49.6	0.0991	539	409	5462
CXV/DSTA 2x240	240	61	18.60	1.7	0.5	2.9	54.8	0.0754	623	477	6773
CXV/DSTA 2x300	300	61	21.10	1.8	0.5	3.1	61.0	0.0601	698	539	8567
CXV/DSTA 2x400	400	61	24.20	2.0	0.5	3.3	68.4	0.0470	793	622	10795
