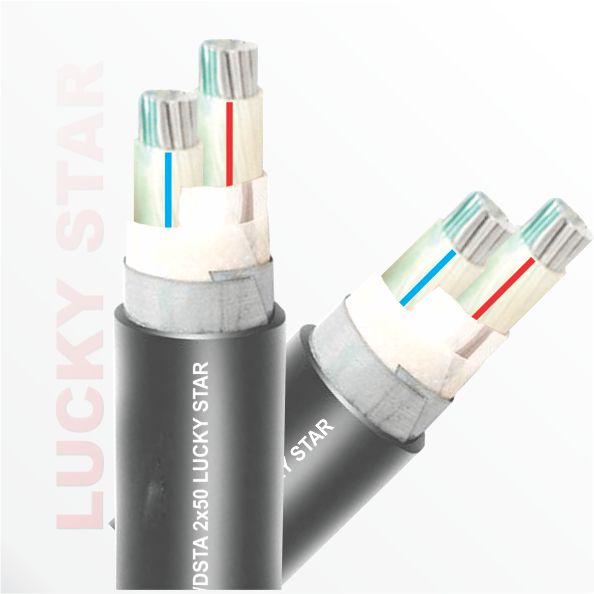

AXV/DSTA 2C 90oC TCVN 5935

Tiêu chuẩn/ Standard :	TCVN 5935-1:2013, IEC 60502-1:2009
Cấu trúc/ Construction :	AL/XLPE/DSTA/PVC - 2C
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi nhôm tròn cấp 2, ruột dẫn ép chặt hoặc không Aluminium wire class 2, conductor compacted or not
Cách điện - vỏ/ Insulation-sheath:	XLPE - PVC/ST1
Bọc trong:	Sợi độn PP, băng quấn và PVC
Giáp băng:	Giáp 2 lớp băng thép
Nhận biết cáp:	Cách điện: Màu tự nhiên kẻ sọc đỏ, xanh dương; Vỏ bọc: Màu đen
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất: +90°C Điện áp thử AC: 3.5 kv trong 5 phút
Ứng dụng:	Dùng để truyền tải và phân phối điện.Thích hợp để chôn trực tiếp trong đất …
Inner covering:	PP yard, PPF tape and PVC
Metallic armour:	Double steel tape
Cable identification:	Insulation: Nature colour with stripe line blue, red Sheath colour: black or as per order
Characteristics:	Max conductor temperature: +90°C AC Test voltage: 3.5kv for 5 minutes
Application:	Used for transmission and distribution of electricity. Best suitable for direct burial in the ground…

Mã sản phẩm	Tiết diện danh định	Ruột dẫn		Dày cách điện	Dày băng thép	Dày vỏ bọc	Đ. kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức lắp dưới đất ở 30°C		Khối lượng gần đúng
Mã sản phẩm	Tiết diện danh định	Số sợi	Đ.kính	Dày cách điện	Dày băng thép	Dày vỏ bọc	Đ. kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Trực tiếp	Trong ống	Khối lượng gần đúng
Product code	Nominal Area	Conductor		Insulation thickness	Steel tape thick.	Sheath thick.	Approx. Overral Dia.	Max. DC resistance at 20°C	Current rating laid in ground at 30°C		Approx. Weight
Product code	Nominal Area	Struc.	Dia.	Insulation thickness	Steel tape thick.	Sheath thick.	Approx. Overral Dia.	Max. DC resistance at 20°C	Direct	In duct	Approx. Weight
-	mm2	No	mm	mm	mm	mm	mm	Ohm/km	A	A	Kg/Km
2C - 90°C - 0.6/1.0KV - TCVN 5395-1:2013/ IEC 60502-1:2009
AXV/DSTA 2x16	16	7/1.70	5.10	0.7	0.2	1.8	19.6	1.9100	103	74	479
AXV/DSTA 2x25	25	7	6.00	0.9	0.2	1.8	22.2	1.2000	134	98	599
AXV/DSTA 2x35	35	7	7.10	0.9	0.2	1.8	24.4	0.8680	161	117	727
AXV/DSTA 2x50	50	19	8.30	1.0	0.2	1.8	27.2	0.6410	192	140	889
AXV/DSTA 2x70	70	19	9.90	1.1	0.2	2.0	31.2	0.4430	236	176	1164
AXV/DSTA 2x95	95	19	11.70	1.1	0.2	2.1	35.4	0.3200	282	213	1497
AXV/DSTA 2x120	120	37	13.10	1.2	0.5	2.2	40.0	0.2530	323	246	2111
AXV/DSTA 2x150	150	37	14.70	1.4	0.5	2.4	44.8	0.2060	361	278	2599
AXV/DSTA 2x185	185	37	16.40	1.6	0.5	2.5	49.2	0.1640	408	320	3105
AXV/DSTA 2x240	240	61	18.60	1.7	0.5	2.7	54.4	0.1250	474	375	3755
AXV/DSTA 2x300	300	61	21.10	1.8	0.5	2.9	60.6	0.1000	537	430	4642
AXV/DSTA 2x400	400	61	24.20	2.0	0.5	3.2	68.2	0.0778	614	498	5767
