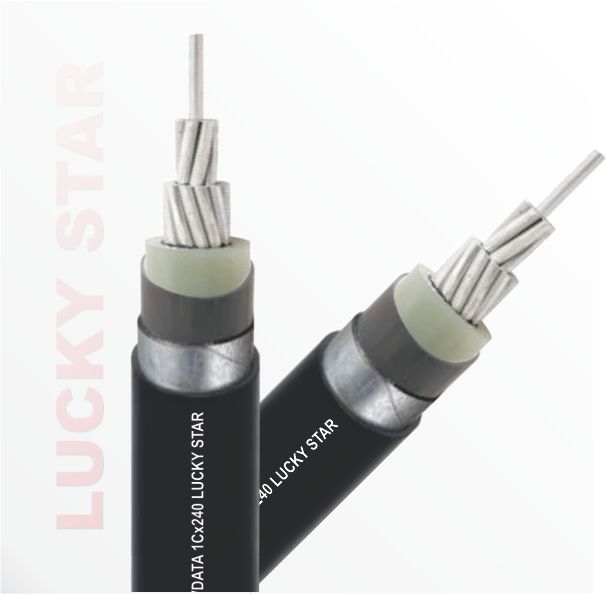

AXV/DATA 1C 90oC TCVN 5935

Tiêu chuẩn/ Standard :	TCVN 5935-1:2013, IEC 60502-1:2009
Cấu trúc/ Construction :	AL/XLPE/DATA/PVC - 1C
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi nhôm tròn cấp 2, ruột dẫn ép chặt hoặc không Aluminium wire class 2, conductor compacted or not
Cách điện - vỏ/ Insulation-sheath:	XLPE - PVC/ST1
Bọc trong:	Sợi độn PP, băng quấn và PVC
Giáp băng:	Giáp 2 dãy băng nhôm
Nhận biết cáp:	Vỏ bọc: Màu đen
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất: +90°C Điện áp thử AC: 3.5 kv trong 5 phút
Ứng dụng:	Dùng để truyền tải và phân phối điện.Thích hợp để chôn trực tiếp trong đất …
Inner covering:	PP yard, PPF tape and PVC
Metallic armour:	Doble aluminium tape
Cable identification:	Sheath colour: black or as per order
Characteristics:	Max conductor temperature: +90°C AC Test voltage: 3.5kv for 5 minutes
Application:	Used for transmission and distribution of electricity. Best suitable for direct burial in the ground…

Mã sản phẩm	Tiết diện danh định	Ruột dẫn		Dày cách điện	Dày băng nhôm	Dày vỏ bọc	Đ.kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức lắp dưới đất ở 30°C		Khối lượng gần đúng
Mã sản phẩm	Tiết diện danh định	Số sợi	Đ.kính	Dày cách điện	Dày băng nhôm	Dày vỏ bọc	Đ.kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Current rating laid in ground at 30°C		Khối lượng gần đúng
Product code	Nominal Area	Conductor		Insulation thickness	Al tape thick.	Sheath thick.	Approx. Overral Dia.	Max. DC resistance at 20°C	Trefoil	In duct	Approx. Weight
Product code	Nominal Area	Struc.	Dia.	Insulation thickness	Al tape thick.	Sheath thick.	Approx. Overral Dia.	Max. DC resistance at 20°C			Approx. Weight
-	mm2	No	mm	mm	mm	mm	mm	Ohm/km	A	A	Kg/Km
1C - 90°C - 0.6/1.0KV - TCVN 5395-1:2013/IEC 60502-1:2009
AXV/DATA 1x16	16	7/1.70	5.10	0.7	0.5	1.4	13.3	1.9100	96	71	225
AXV/DATA 1x25	25	7	6.00	0.9	0.5	1.4	14.6	1.2000	123	91	272
AXV/DATA 1x35	35	7	7.10	0.9	0.5	1.5	15.9	0.8680	147	109	331
AXV/DATA 1x50	50	19	8.30	1.0	0.5	1.5	17.3	0.6410	174	130	394
AXV/DATA 1x70	70	19	9.90	1.1	0.5	1.6	19.3	0.4430	212	162	500
AXV/DATA 1x95	95	19	11.70	1.1	0.5	1.6	21.1	0.3200	254	194	610
AXV/DATA 1x120	120	37	13.10	1.2	0.5	1.7	22.9	0.2530	288	223	725
AXV/DATA 1x150	150	37	14.70	1.4	0.5	1.8	25.1	0.2060	323	254	873
AXV/DATA 1x185	185	37	16.40	1.6	0.5	1.8	27.2	0.1640	366	291	1040
AXV/DATA 1x240	240	61	18.60	1.7	0.5	1.9	29.8	0.1250	424	342	1261
AXV/DATA 1x300	300	61	21.10	1.8	0.5	2.0	32.7	0.1000	479	390	1547
AXV/DATA 1x400	400	61	24.20	2.0	0.5	2.1	36.8	0.0778	547	454	1953
