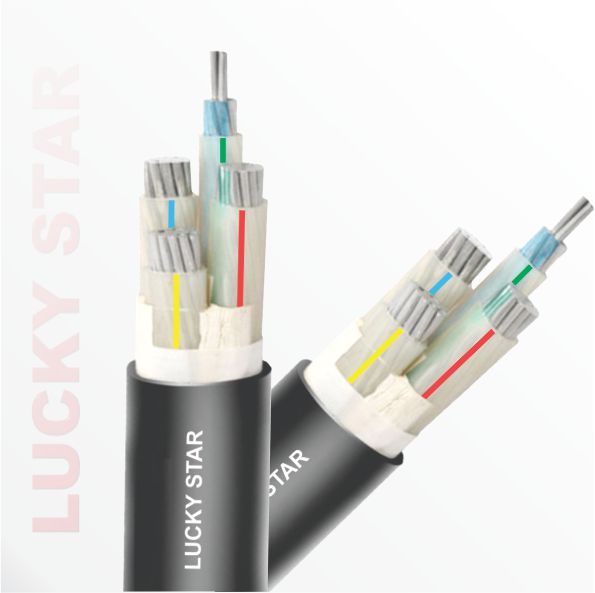

AXV 3P1N 90oC TCVN 5935

Tiêu chuẩn/ Standard :	TCVN 5935-1:2013, IEC 60502-1:2009
Cấu trúc/ Construction :	AL/XLPE/PVC - 3P1N
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi nhôm cấp 2, ruột dẫn ép chặt hoặc không Aluminium wire class 2, conductor compacted or not
Cách điện - vỏ/ Insulation-sheath:	XLPE - PVC/ST1
Bọc trong:	Sợi độn PP và băng quấn hoặc PVC
Nhận biết cáp:	Cách điện: màu tự nhiên kẻ sọc màu đỏ, xanh dương, vàng, xanh lá Vỏ bọc: màu đen
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất: +90°C Điện áp thử AC: 3.5kv trong 5 phút
Ứng dụng:	Dùng để truyền tải và phân phối điện. Lắp cố định trong thang/máng cáp, treo trên xứ hoặc luồn trong ống nhựa…
Inner covering:	PP yard and PPF tape or PVC
Cable identification:	Insulation: Nature colour with stripe blue, red yellow and green colour Sheath colour: black or as per order
Characteristics:	Max conductor temperature: +90°C AC Test voltage: 3.5kv for 5 minutes
Appilcation:	Used for transmission and distribution of electricity. Fitting fixed on ladder/ cable tray, conduit...

Số pha x tiết diện danh định	Kết cấu ruột dẫn		Đ.kính ruột dẫn		Dày cách điện		Chiều dày vỏ	Đ. kính ngoài gần đúng	Dòng định mức TKK ở 40°C	Khối lượng gần đúng
Số pha x tiết diện danh định	Sợi pha	Trung tính	Sợi pha	Trung tính	Sợi pha	Trung tính	Chiều dày vỏ	Đ. kính ngoài gần đúng	Dòng định mức TKK ở 40°C	Khối lượng gần đúng
Number core x Nominal area	Conductor structure		Conductor Dia.		Insulation thickness		Sheath thickness	Approx. Ovarral Dia.	Current rating in free air at 40°C	Approx. Weight
Number core x Nominal area	Phase	Neutral	Phase	Neutral	Phase	Neutral	Sheath thickness	Approx. Ovarral Dia.	Current rating in free air at 40°C	Approx. Weight
No/mm2+No/mm2	No/mm	No/mm	mm	mm	mm	mm	mm	mm	A	kg/km
AXV 3P1N - 90°C - 0.6/1.0 KV - TCVN 5935-1:2013/ IEC 60502-1:2009
3x25 + 1x16	7	7	6.00	4.75	0.9	0.7	1.80	21.48	84	514
3x35 + 1x16	7	7	7.10	4.75	0.9	0.7	1.80	23.47	102	633
3x50 + 1x25	19	7	8.30	6.00	1.0	0.9	1.80	27.01	129	834
3x70 + 1x35	19	7	9.90	7.10	1.1	0.9	1.90	31.15	163	1123
3x95 + 1x50	19	19	11.70	8.30	1.1	1.0	2.10	35.66	196	1494
3x120 + 1x70	37	19	13.10	9.90	1.2	1.1	2.20	39.85	227	1874
3x150 + 1x70	37	19	14.70	9.90	1.4	1.1	2.40	43.88	259	2275
3x185 + 1x95	37	19	16.40	11.70	1.6	1.1	2.50	48.98	300	2862
3x240 + 1x120	61	37	18.60	13.10	1.7	1.2	2.70	54.71	356	3593
3x300 + 1x150	61	37	21.10	14.70	1.8	1.4	2.90	61.22	411	4555
3x400 + 1x185	61	37	24.20	16.40	2.0	1.6	3.20	69.44	483	5833
