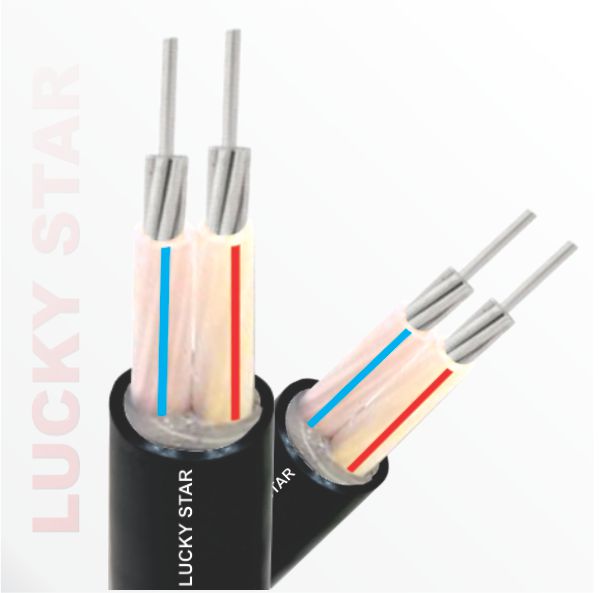

AXV 2C 90oC TCVN 5935

Tiêu chuẩn/ Standard :	TCVN 5935-1:2013, IEC 60502-1:2009
Cấu trúc/ Construction :	AL/XLPE/PVC - 2C
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi nhôm cấp 2, ruột dẫn ép chặt hoặc không Aluminium wire class 2, conductor compacted or not
Cách điện - vỏ/ Insulation-sheath:	XLPE - PVC/ST1
Bọc trong:	Sợi độn PP và băng quấn hoặc PVC
Nhận biết cáp:	Cách điện: màu tự nhiên sọc xanh dương, vàng; Vỏ bọc: màu đen
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất : +90°C Điện áp thử AC: 3.5kv trong 5 phút
Ứng dụng:	Dùng để truyền tải và phân phối điện. Lắp cố định trong thang/máng cáp, treo trên xứ hoặc luồn trong ống nhựa…
Inner covering:	PP yard and PPF tape or PVC
Cable identification:	Insulation: Nature colour with stripe blue, yellow Sheath colour: black or as per order
Characteristics:	Max conductor temperature: +90°C AC Test voltage: 3.5kv for 5 minutes
Appilcation:	Used for transmission and distribution of electricity. Fitting fixed on ladder/ cable tray, conduit…

Mã sản phẩm	Tiết diện danh định	Ruột dẫn		Chiều dày cách điện	Chiều dày vỏ bọc	Đ. kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức TKK ở 40°C	Khối lượng gần đúng
Mã sản phẩm	Tiết diện danh định	Số sợi	Đ.kính	Chiều dày cách điện	Chiều dày vỏ bọc	Đ. kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức TKK ở 40°C	Khối lượng gần đúng
Product code	Nominal Area	Conductor		Insulation thickness	Sheath thickness	Approx. Overral Dia.	Max. DC resistance at 20°C	Current rating in free air at 40°C	Approx. Weight
Product code	Nominal Area	Structure	Dia.	Insulation thickness	Sheath thickness	Approx. Overral Dia.	Max. DC resistance at 20°C	Current rating in free air at 40°C	Approx. Weight
-	mm2	No	mm	mm	mm	mm	Ohm/km	A	kg/km
2C - 90°C - 0.6/1.0 KV - TCVN 5935-1:2013/ IEC 60502-1:2009
AXV 2x16	16	7	4.75	0.7	1.8	16.10	1.9100	75	282
AXV 2x25	25	7	6.00	0.9	1.8	19.40	1.2000	100	399
AXV 2x35	35	7	7.10	0.9	1.8	21.60	0.8680	123	504
AXV 2x50	50	19	8.30	1.0	1.8	24.40	0.6410	150	638
AXV 2x70	70	19	9.90	1.1	1.8	28.00	0.4430	191	847
AXV 2x95	95	19	11.70	1.1	2.0	32.00	0.3200	234	1118
AXV 2x120	120	37	13.10	1.2	2.1	35.40	0.2530	272	1372
AXV 2x150	150	37	14.70	1.4	2.2	39.60	0.2060	311	1708
AXV 2x185	185	37	16.40	1.6	2.4	44.20	0.1640	360	2140
AXV 2x240	240	61	18.60	1.7	2.5	49.20	0.1250	428	2660
AXV 2x300	300	61	21.10	1.8	2.7	55.00	0.1000	495	3361
AXV 2x400	400	61	24.20	2.0	3.0	62.60	0.0778	578	4323
